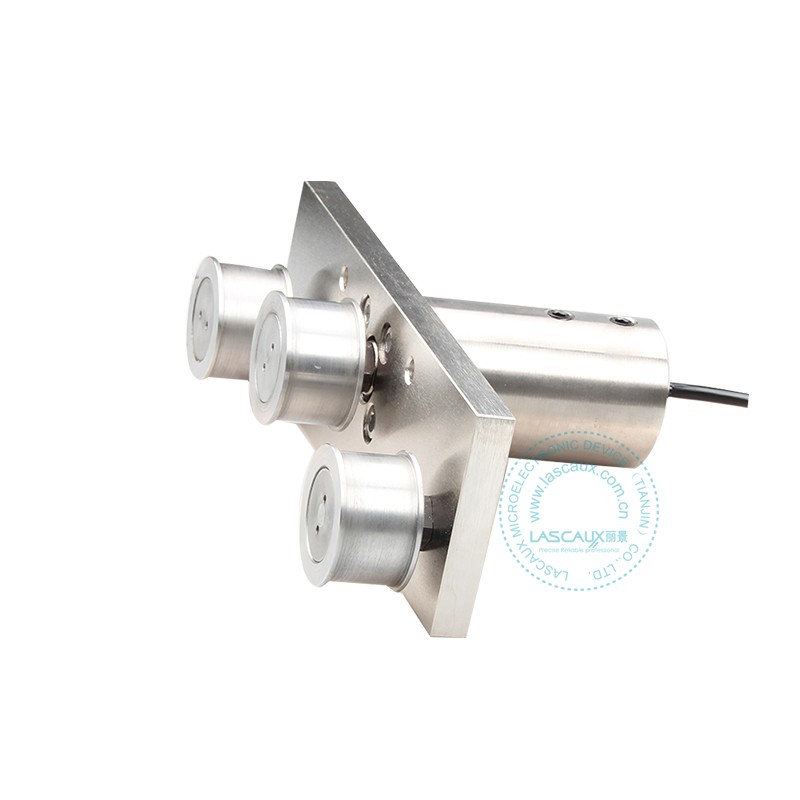

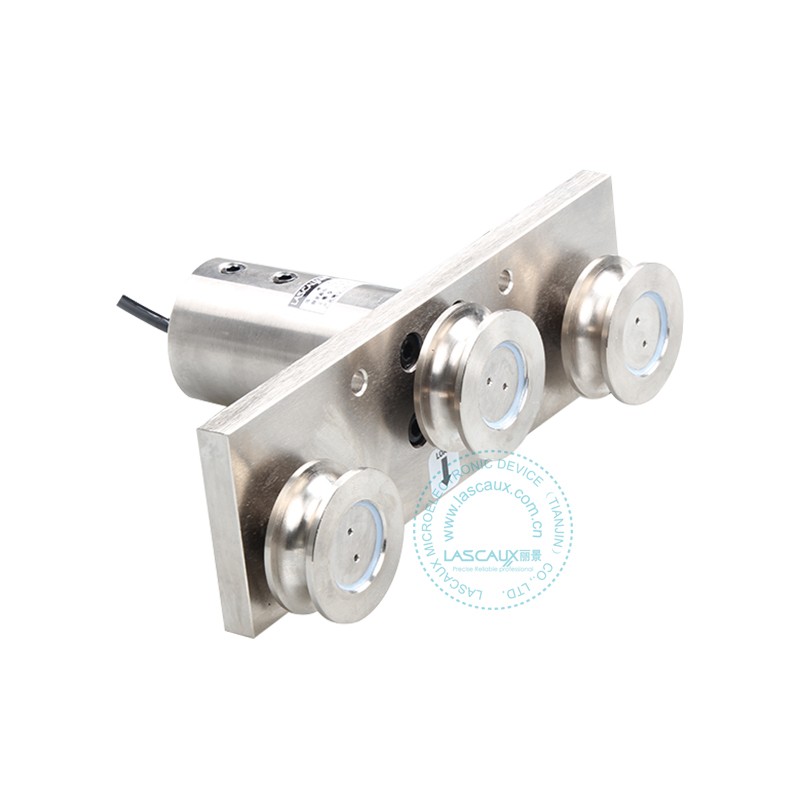

TK系列三滾輪式張力傳感器 （型號：TK）

下載
PDF
TK系列三滾輪式張力傳感器 （型號：TK）
TK系列三滾輪式張力傳感器 （型號：TK）
TK系列三滾輪式張力傳感器 （型號：TK）
TK系列三滾輪式張力傳感器 （型號：TK）
TK系列三滾輪式張力傳感器 （型號：TK）
產品特征

量程范圍（kg）：100, 200, 300, 500, 1000

電阻應變式測量原理

結構小巧，易于安裝

測量精度高，重復性好

優質合金鋼，表面鍍鎳

滾輪采用合金鋼制成

固耐用、防腐防塵、穩定性高

1.5mV/V線性的電壓信號輸出（可配接變送器，獲得0-10V或4-20mA輸出）

用于在線測量如纜繩，纖維，電線，金屬絲等以及類似的產品進行在線連續的張力測量




您曾瀏覽的產品
暫無數據
外形尺寸（mm）

TK系列三滾輪式張力傳感器 （型號：TK）

連接方式

LC1535單點式稱重傳感器 （型號：LC1535）

技術參數
額定載荷（R.C.）kg100,200,300,500,1000
額定輸出（R.O.）mV/V1.5
零點平衡%R.O.±1
綜合誤差%R.O.±0.3
正常工作溫度范圍?℃-10~+40
允許工作溫度范圍℃-20~+70
溫度對靈敏度影響%R.O./10 ℃±0.05
溫度對零點影響%R.O./10 ℃±0.05
推薦激勵電壓VDC5-12
最大激勵電壓VDC15
輸入阻抗Ω380±10
輸出阻抗Ω350±5
絕緣阻抗MΩ≥5000（50VDC）
安全過載%R.C.150
極限過載%R.C.300?
彈性元件材料
合金鋼
防護等級
IP65
電纜線長度m3m
接線方式激勵紅：＋???????黑：–
信號綠：＋???????白：–
