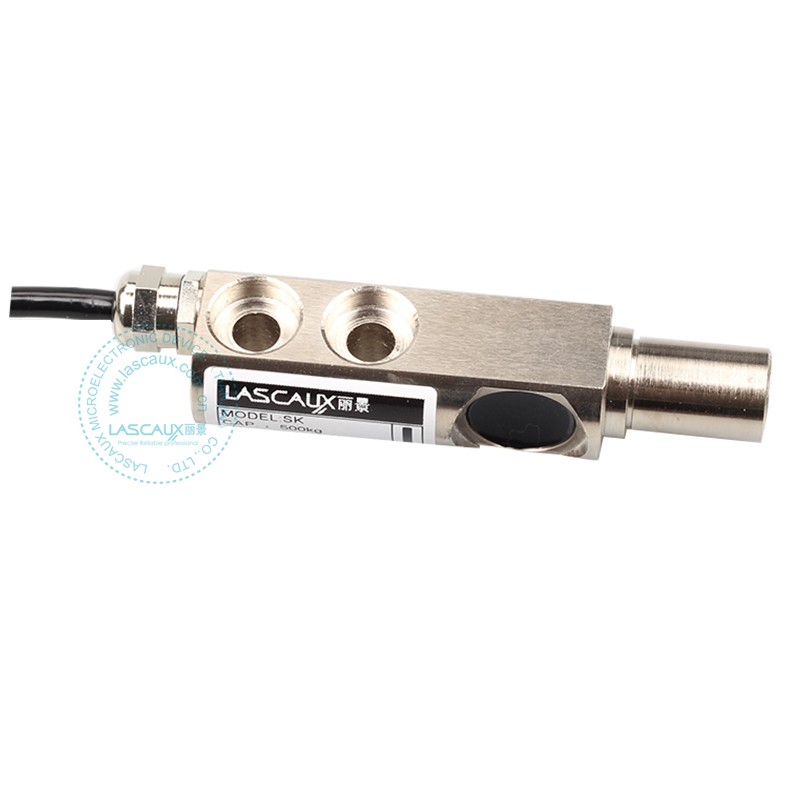

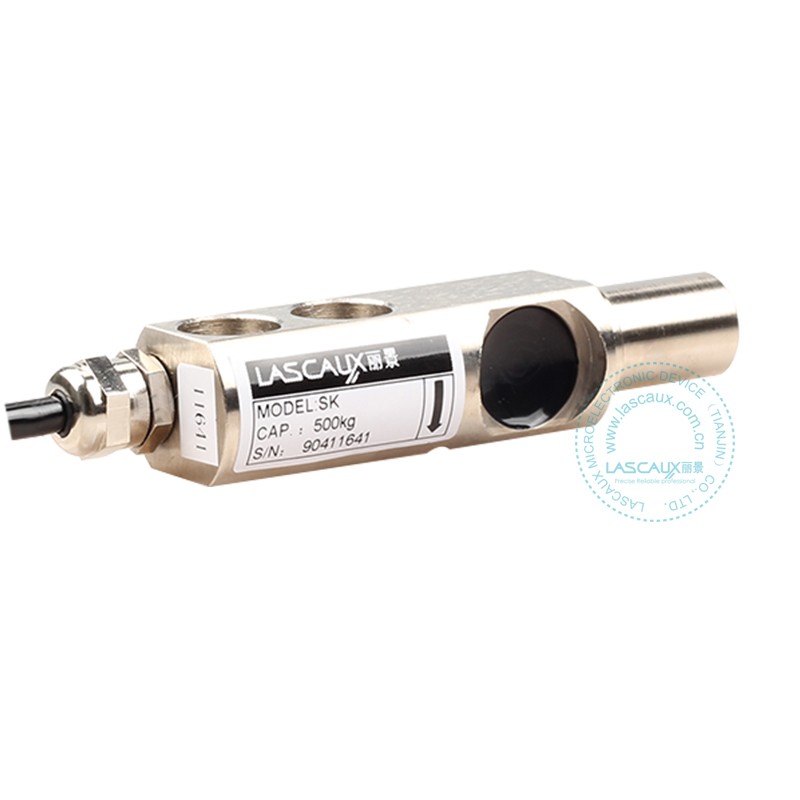

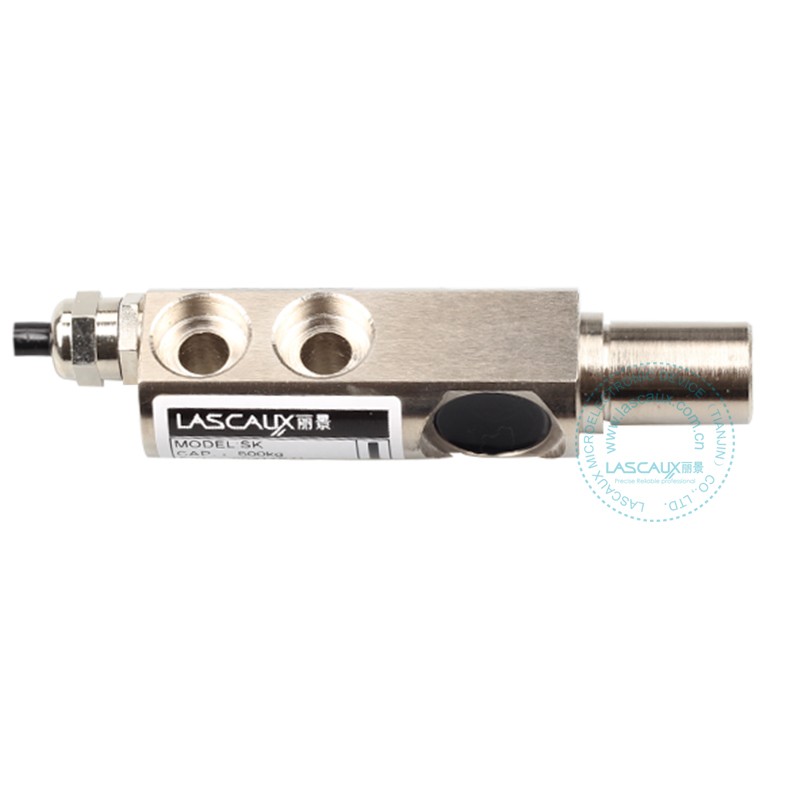

SK系列張力傳感器 (型號:SK)
PDF





產品特征
量程范圍(kg):200, 300, 500
電阻應變式測量原理
高容量防水,在線張力傳感器
結構緊湊,易于安裝
測量精度高,穩定性好
優質合金鋼,表面鍍鎳
全密封結構
堅固耐用、防腐防塵、穩定性高
用于在線測量如金屬絲,電纜及類似的過程材料的張力,普遍被應用于印刷、復合、涂布、造紙、橡膠、紡織、電線電纜及膠片等卷取控制設備和生產線上
您曾瀏覽的產品
暫無數據
外形尺寸(mm)
連接方式
技術參數
額定載荷(R.C.) | kg | 200, 300, 500 |
額定輸出(R.O.) | mV/V | 1.5 |
零點平衡 | %R.O. | ±1 |
綜合誤差 | %R.O. | 0.3 |
非線性 | %R.O. | <0.1 |
滯后性 | %R.O. | <0.05 |
重復性 | %R.O. | <0.03 |
蠕變(30分鐘) | %R.O. | <0.03 |
正常工作溫度范圍 | ?℃ | -10~+40 |
允許工作溫度范圍 | ℃ | -20~+70 |
溫度對靈敏度影響 | %R.O./10 ℃ | ±0.03 |
溫度對零點影響 | %R.O./10 ℃ | ±0.03 |
推薦激勵電壓 | VDC | 5-12 |
最大激勵電壓 | VDC | 15 |
輸入阻抗 | Ω | 380±10 |
輸出阻抗 | Ω | 350±5 |
絕緣阻抗 | MΩ | >5000 |
安全過載 | %R.C. | 150 |
極限過載 | %R.C. | 300? |
彈性元件材料 | 合金鋼 | |
防護等級 | IP67 | |
電纜線長度 | m | 3 |
接線方式 | 激勵 | 紅:+???????????黑:– |
信號 | 綠:+???????????白:– |
